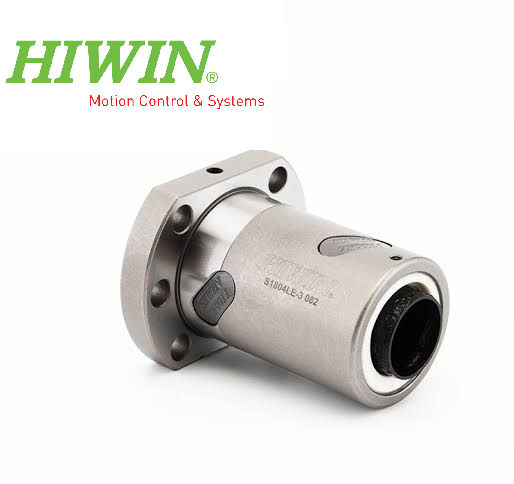

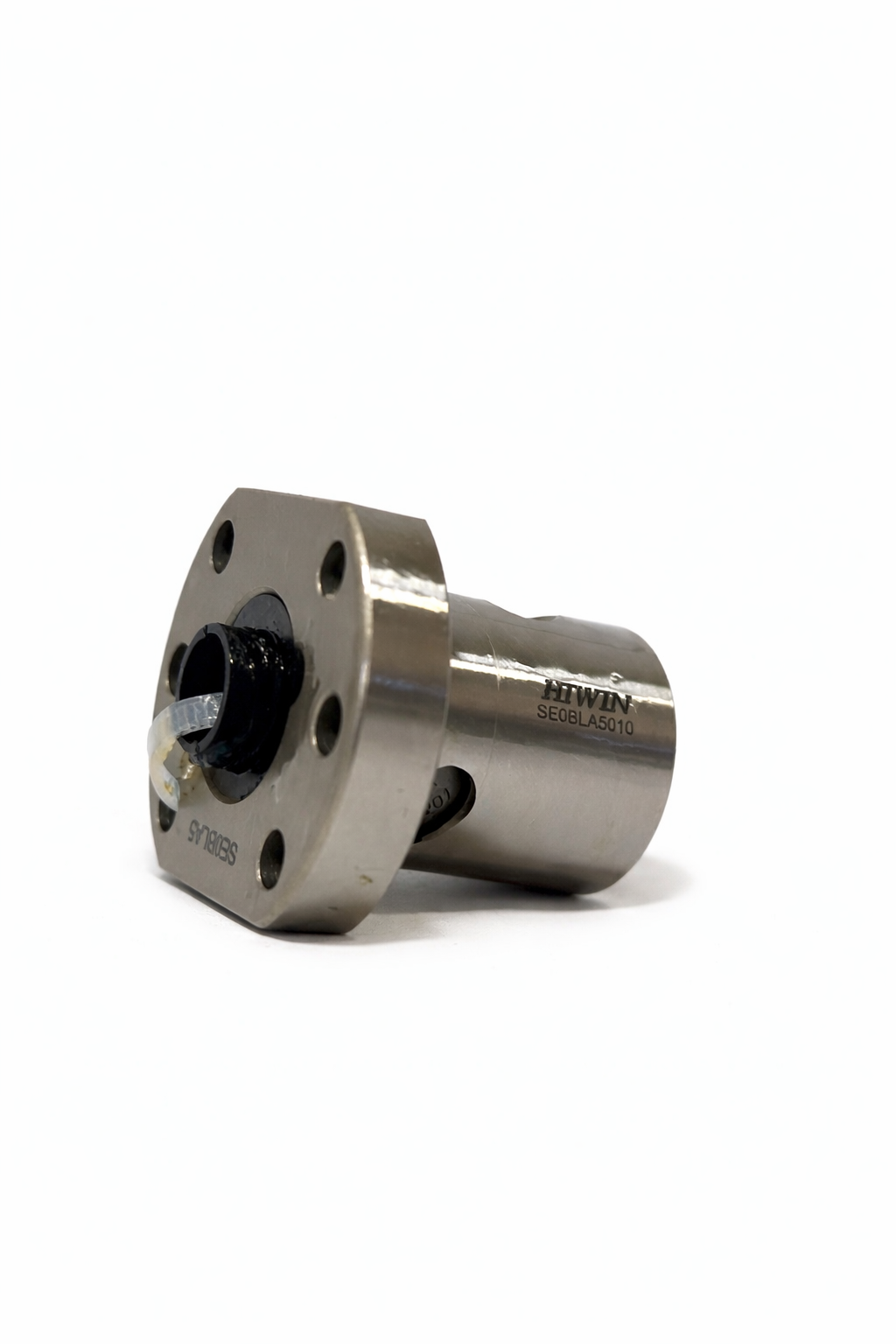

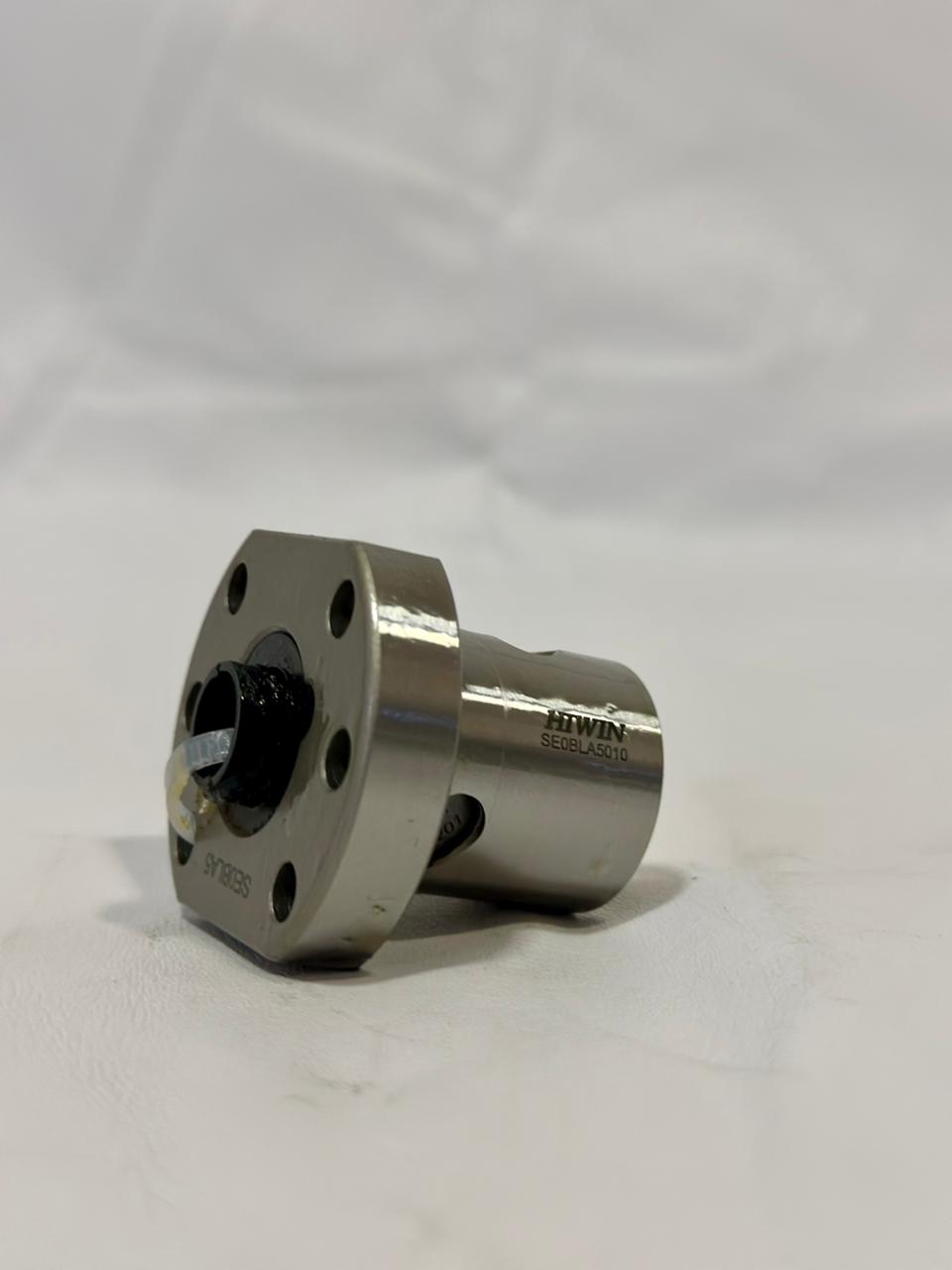

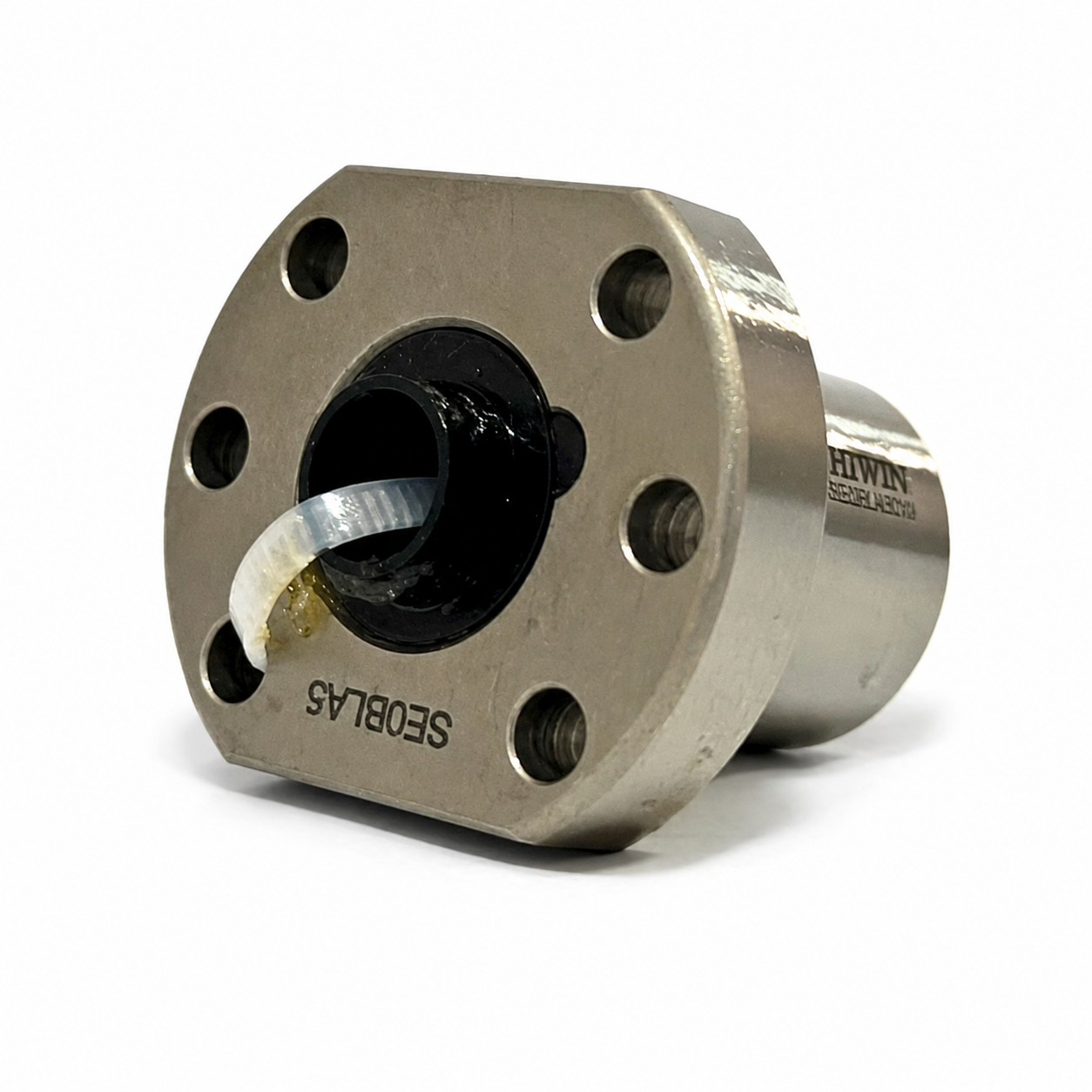

Castanha Hiwin R16-5T3-FSINW-0,05(BD3,175) - ES
Diâmetro de 16mm, ideal para FUSOS DE ESFERAS HIWIN de passo 5mm, ela entrega movimentos suaves, alta durabilidade e eficiência máxima nos seus projetos de automação com precisão milimétrica;
Porque utilizar castanha HIWIN:
- Alta velocidade e Alta capacidade de carga
- Alta precisão de posicionamento
- Redução da manutenção da máquina ou equipamento
- Fácil e rápida instalação
Somos especialistas em castanha HIWIN, podemos ajudá-lo com todas as suas dúvidas!
Principais vantagem do fuso e castanha HIWIN:
- Diversos comprimentos, diâmetros e passos
- Fusos de esferas com passo longo
- Alta capacidade de carga dinâmica
- Castanha no padrão DIN ou modelo especial sob encomenda
- Fusos de esferas especiais conforme necessidade do cliente
- Movimentos mais precisos e suaves no seu equipamento
- Alta rigidez e eficiência
- Marca HIWIN está presente nos principais fabricantes de Máquinas e equipamentos do mercado global.
Aplicação
-
Projetada para ser usada com fusos de esferas Hiwin, especialmente no modelo R16-5T3-FSINW.
-
É útil em sistemas de automação, máquinas CNC, mesas de posicionamento, ou qualquer aplicação que exija movimento linear com alta precisão e rigidez.
-
Deve-se garantir que o fuso correspondente tenha diâmetro compatível (16 mm) e passo correto para uso ideal.
Dimensões
-
Diâmetro nominal do fuso (“shaft”): 16 mm.
-
Passo (“lead”): 5 mm.
-
Diâmetro da esfera (BD): 3,175 mm (este é o “BD 3,175” indicado no nome).
-
Precisão (folga): 0,05 mm (“-0,05” no nome indica folga axial muito baixa, tipo “zero” ou backlash muito reduzido).
Tipo de porca (“nut”)
-
É uma castanha de esferas (ball-nut) da Hiwin.
-
Tipo “FSINW”: isso indica uma porca flangeada (“F”) com recirculação interna (“SI”) e uma variante “NW” (pode ser relacionada ao design do retorno das esferas ou ao tipo de flanges).
-
A porca é de precisão alta, adequada para fusos de esferas de movimento linear preciso.
Dados de carga / desempenho
-
No catálogo de fusos da Hiwin, para o modelo 16-5T3 (mesmo diâmetro / passo), a rigidez é 20 kgf/µm, carga dinâmica é 731 kgf, carga estática 1331 kgf (valores para o conjunto fuso + porca).
